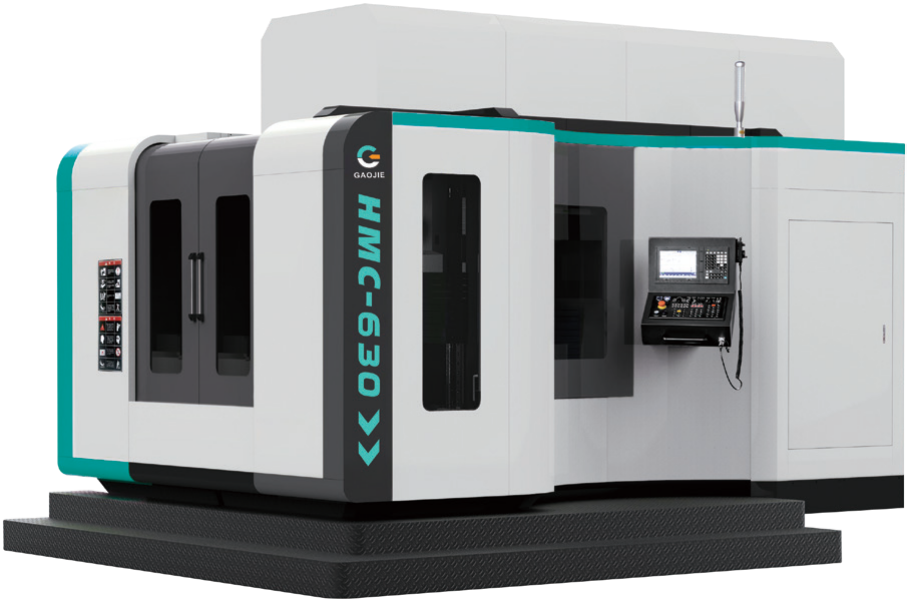

產(chan) 品簡介:HMC-630臥式加工中心主要適用於(yu) 工程機械、汽車、能源、信息、模具等行業(ye) 的零件加工。特別適合於(yu) 各種異形零件,箱體(ti) 類零件的加工。工件一次裝夾可完成多麵的銑、鑽、鏜、擴、鉸、锪、攻絲(si) 等多種工序加工,有效提高效率節約成本,同時能減少由於(yu) 工件多次裝夾而產(chan) 生的累積誤差,提高加工精度。
HMC-630臥式加工中心主要適用於(yu) 工程機械、汽車、能源、信息、模具等行業(ye) 的零件加工。特別適合於(yu) 各種異形零件,箱體(ti) 類零件的加工。工件一次裝夾可完成多麵的銑、鑽、鏜、擴、鉸、锪、攻絲(si) 等多種工序加工,有效提高效率節約成本,同時能減少由於(yu) 工件多次裝夾而產(chan) 生的累積誤差,提高加工精度。
HMC-630臥式加工中心技術參數:
序號 | 配 套 件 名 稱 | HMC-630 |
1 | X軸行程 X axis travel (mm) | 1100 |
2 | Y軸行程 Y axis travel (mm) | 900 |
3 | Z軸行程 Z axis travel (mm) | 950 |
4 | 主軸中心到工作台麵距離 Distance from spindle center to worktable (mm) | 0-900 |
5 | 工作台麵到主軸端麵的距離 Distance from worktable to spindle end face (mm) | 200-1200 |
6 | 最大工件回轉直徑 Max workpiece rotation diameter (mm) | dia:1600 |
7 | 工作台尺寸 Worktable size (mm) | 630*630 |
8 | 工作台分度 Bench indexing (degree) | 1*360 |
9 | 工作台承重 Loading of worktable kg | 2000 |
10 | T型槽規格 T-groove size (mm) | 20*125*5 |
11 | 最大切削速度X/Y/Z Max cutting speed (m/min) | 8 |
12 | 快速移動速度X/Y/Z Max move speed (m/min) | 20/20/20 |
13 | 轉台最快速度 Max speed of turntable (r/min) | 10 |
14 | 定位精度 Positioning accuracy (mm/L) | 0.005/300 |
15 | 重複定位精度 Repetitive positioning accuracy (mm/L) | 0.003/300 |
16 | 驅動方式 Drive type | 同步帶 |
17 | 主軸最高轉速 Max spindle speed (rpm) | 6000 |
18 | 主軸電機功率 Spindle power (kW) | 15/18.5 |
19 | 主軸錐孔 Spindle type | BT50 dia:190 |
20 | 機床重量 Machine weight (T) | 13.0 |
21 | 機床尺寸 Machine size (mm) | 6000*3600*2600 |
22 | 刀庫容量 ATC ( T) | 42T |
23 | 數控係統 Control system | M80/Oi MF plus |
由於(yu) 本公司不斷研究改進,對本型錄產(chan) 品規格有變更之權利,參數修改恕不另行通知。
標準配置:
1,變壓器
2,半罩鈑金
3,自動潤滑係統
4,工具箱及工具
5,水平調整螺絲(si) 與(yu) 墊塊
6,操作及保養(yang) 手冊(ce)
7,機床控製係統
8,1度分割旋轉工作台
9,履帶式排屑器
10,鏈式刀庫
11,主軸環狀冷卻係統
12,電器箱熱交換器
13,手持脈衝(chong) 發生器
14,液壓係統
選擇配置:
1,第四軸
2,主軸油溫冷卻係統
3,主軸中心出水
4,油水分離裝置
5,接觸式對刀儀(yi)
6,激光對刀儀(yi)
