FD-870數控bv伟德真人平台

  • 更新時間:2019-07-11
  • 型號:FD-870
  • 訪問次數:6027次

產(chan) 品簡介:FD-870數控bv伟德真人平台主要構件的重機身、強剛性、主軸轉速恒功率,範圍寬、低轉速扭矩大,可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲(si) 杠副直聯,采用了知名品牌的直線滾動導軌副、動靜摩擦係數小、響應速度快。

聯係人:13777020668
  • 產品介紹
  • 在線留言

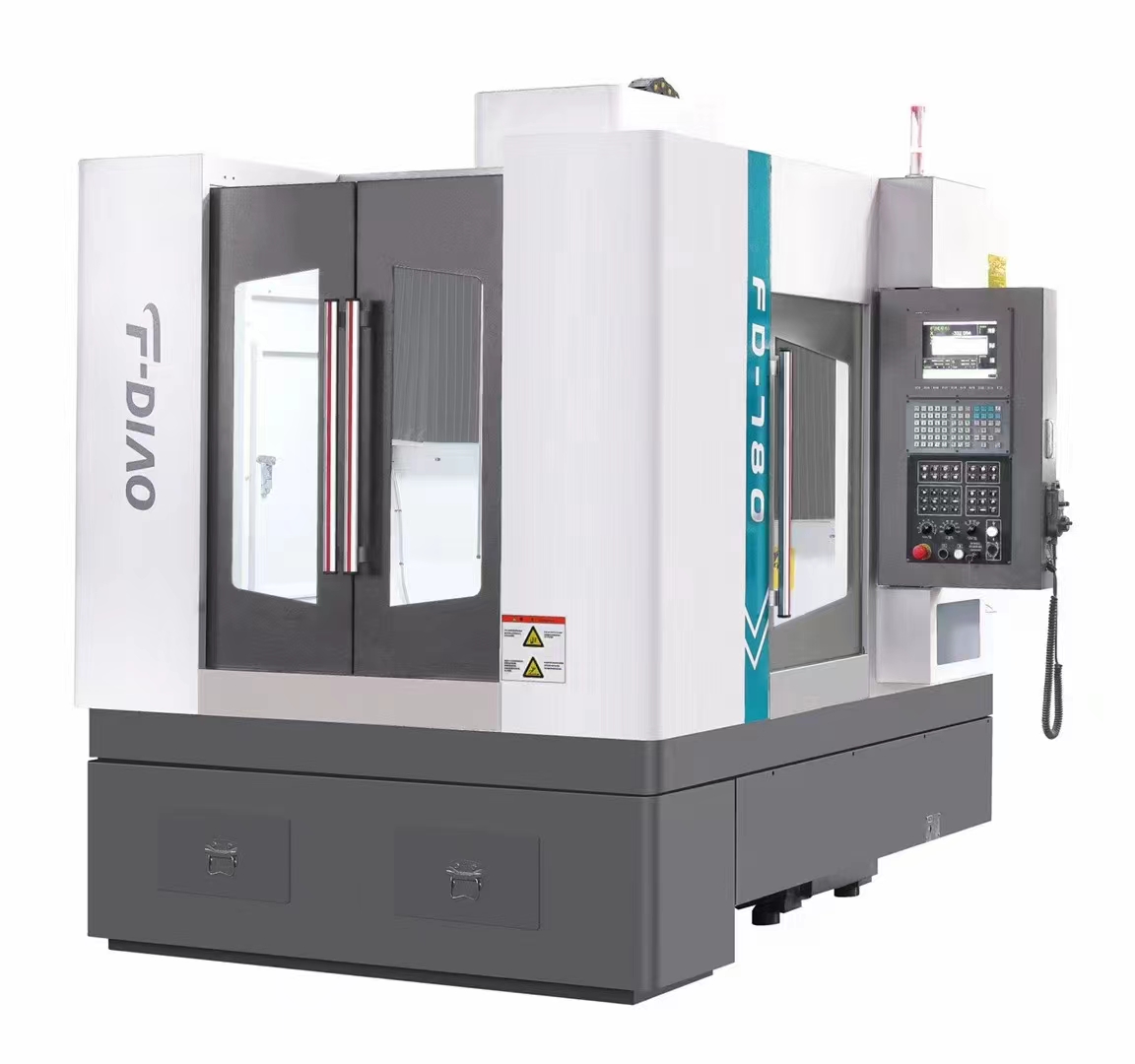

FD-870數控bv伟德真人平台
    機床主要構件的重機身、強剛性、主軸轉速恒功率,範圍寬、低轉速扭矩大,可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲(si) 杠副直聯,均采用了知名品牌的直線滾動導軌副、動靜摩擦係數小、響應速度快。
    機床設計采用了機電一體(ti) 化結構,控製櫃、氣動裝置都安裝在立柱床身上,減少了占地麵積,簡化了搬運和安裝,機床操縱盤安置在機床大護罩的右前方,操縱方便。
    機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。
四軸轉台的橋板式結構,適用於(yu) 安裝複雜的夾具。

FD-870數控bv伟德真人平台技術參數:

序號           配 套 件 名 稱 FD-870
1 X軸行程  X axis travel (mm) 700
2 Y軸行程  Y axis travel (mm) 800
3 Z軸行程  Z axis travel (mm) 350
4 龍門有效寬度 Distance between two columns (mm) 820
5 工作台麵到主軸端麵的距離 Distance from worktable to spindle end face  (mm) 90-450
6 工作台尺寸 Worktable size (mm) 700*850
7 工作台承重 Loading of worktable  kg 800
8 T型槽規格  T-groove size  (mm) 18*140*5
9 最大切削速度X/Y/Z  Max cutting speed (m/min) 8/8/8
10 快速移動速度X/Y/Z  Max move speed (m/min) 12/12/12
11 定位精度 Positioning accuracy (mm/L) 0.005/300
12 重複定位精度 Repetitive positioning accuracy (mm/L) 0.003/300
13 驅動方式 Drive type 電主軸 (electric type)
14 主軸最高轉速  Max spindle speed (rpm) 18000
15 主軸電機功率 Spindle power (kW) 7.5
16 主軸錐孔 Spindle type ER32
17 機床重量  Machine weight (T) 5
18 機床尺寸 Machine size (mm) 2700*2200*2700
19 刀庫容量  ATC ( T)
20 數控係統 Control system 新代22MA (SYNTEC 22MA)

由於(yu) 本公司不斷研究改進,對本型錄產(chan) 品規格有變更之權利,參數修改恕不另行通知。

標準配置:
1,變壓器
2,全罩鈑金
3,自動潤滑係統
4,工具箱及工具
5,水平調整螺絲(si) 與(yu) 墊塊
6,操作及保養(yang) 手冊(ce)
7,機床控製係統
8,主軸吹氣冷卻係統
9,主軸切削液係統
10,電器箱熱交換器
11,手持脈衝(chong) 發生器
12,主軸油溫冷卻係統

選擇配置:
1,第四軸
2,伺服半圓刀庫
3,接觸式對刀儀(yi)
