立式加工中心刀具伸出長度測量使用步驟

時間:2022-05-06      瀏覽:1987次

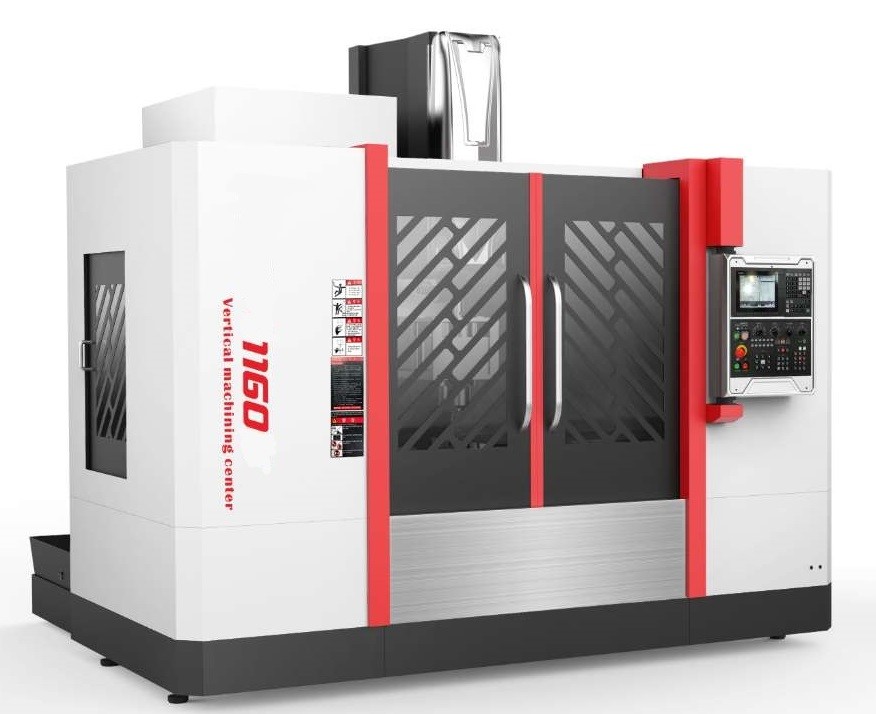

立式加工中心是指主軸為(wei) 垂直狀態的加工中心,其結構形式多為(wei) 固定立柱,工作台為(wei) 長方形,無分度回轉功能,適合加工盤、套、板類零件,它一般具有三個(ge) 直線運動坐標軸,並可在工作台上安裝一個(ge) 沿水平軸旋轉的回轉台,用以加工螺旋線類零件。
立式加工中心主體(ti) 部分全部為(wei) 焊接件,經時效處理,整機一次主體(ti) 加工保證了機床的精度。機床結構為(wei) 定梁式,更有利於(yu) 保證加工精度,台麵為(wei) 真空吸附(可選夾裝式),加配排刀式刀庫(可選用盤式刀庫)。數控龍門加工中心采用高精度滾珠絲(si) 杠和進口交流伺服,提高了加工效率和加工精度。


立式加工中心刀具伸出長度測量使用步驟:
1、加工前對刀,先根據加工中心、切削用量、刀具、工件材料,用現有的一些經驗公式,大致估算切削力大小。
2、鬆開螺母,使彈簧隻承受測量杆的重量。再根據切削力、彈簧剛度,上緊螺母,壓縮彈簧。使彈簧彈力基本等於(yu) 切削力。
3、將測量裝置按圖示裝好,放在工作台上。千分表6打在量塊7(或數塊量塊疊加)頂端後,將表頭置“0”,確定一個(ge) 測量基準。
4、用千分表打在測量杆3上表麵。下降主軸5,使刀具4接觸測量杆上表麵,並繼續壓縮彈簧2,使其產(chan) 生變形,記下讀數。此時,螺母9、墊片8應與(yu) 測量座1脫離接觸,刀具承受與(yu) 切削力基本相同的彈簧彈力,千分表讀數所顯示的變形或忽略,予以考慮,視情況而定。
5、移開千分表,升起刀具回原點。
6、刀具伸出長度=加工中心z軸行程-此時z軸坐標值-量塊長度-千分表讀數。
